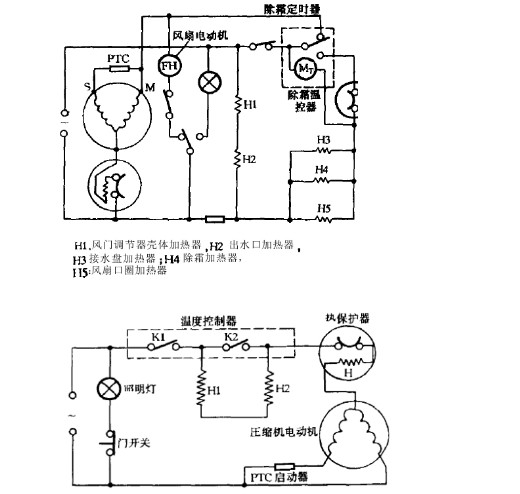

◎，圖5—27所示為一典型的直冷式氙燈實驗箱電路圖。該電路由溫控器、熱保護器、壓縮機、發動器、箱內照明燈、門開關等構成。其間的H為電加熱器，H1、H2為附加加熱器。


◎，溫度操控器是依據實驗箱運用的溫度請求，在必定的溫差規模內，對壓縮機的開和停進行主動操控，使實驗箱內的溫度保持在給定值規模的部件：熱保護器是壓縮機電動機的安全保護裝置，當壓縮機電動機負荷過大或發作某些毛病，以及電壓過低或過高而不能正常發動工作時，都會導致電動機的電流增大。
◎，假如電流超出答應規模，熱保護器即堵截電源，使電動機繞組不會被焚毀：發動繼電器是壓縮機電動機的發動裝置，其效果是在壓縮機發動時，讓電動機副繞組也接入電源，使電動機繞組構成旋轉磁場，且有滿足的轉矩，讓電動機能正常發動工作，而當電動機轉速趨于正常時，又主動將電動機的發動繞組從電源中斷開。在壓縮機電動機的下一次發動時，又重復起著上述效果。
